Použití
Samočinný orgán zamezující zpětnému proudění pracovního média. Je určen pro vodu, vodní páru, plyny a jiné neagresivní kapaliny pro pracovní tlaky a teploty:
Technický popis
Otočně zavěšený talíř v tělese zajišťuje funkci klapky. Při úplném uzavření dosedá na těsnící plochu tělesa tvořenou pryžovým kroužkem.
Připojení

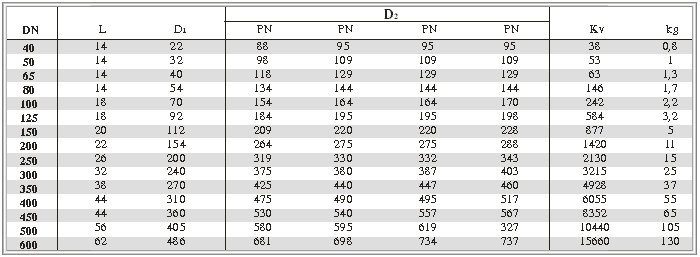

Stavební délky a připojovací rozměry jsou uvedeny v tabulce.
Klapka se vkládá mezi příruby potrubí.
Materiál
Těleso uhlíková ocel 11 416.1
s povrchovou úpravou
Talíř mosaz s povrchovou úpravou
Závěs korozivzdorná ocel (tř. 17)
Těsnící kroužek pryž (NBR)
Zkoušení
Zpětná klapka je zkoušena podle ČSN 13 3060, část 2, DIN 3230-3.
Montáž
Klapku je možné montovat do potrubí v libovolné poloze. Při montáži do svislého a šikmého potrubí musí být proudění pracovní látky zdola.
Ovládání
Samočinné tlakem pracovního média na talíř, který uzavřením zabraňuje zpětnému proudění.
|
