Kulový kohout bezpřírubový s teleskopickou zemní soupravou - K 89 171-516(540) PN 16(40)


Použití
Uzavírací orgán vhodný především pro topné plyny (zemní plyn, svítiplyn, propan-butan), ale i jiné neagresivní provozní kapaliny a plyny, pro pracovní tlaky a teploty:

Kohout není vhodný k regulaci.

Technický popis
Kohout je obousměrná armatura, uzávěr tvoří plovoucí koule těsněná dvěma sedly. Polohy "OTEVŘENO - ZAVŘENO" jsou opatřeny dorazem. Uzavírání průtoku se provádí otočením klíče doprava o 90o.

Připojení

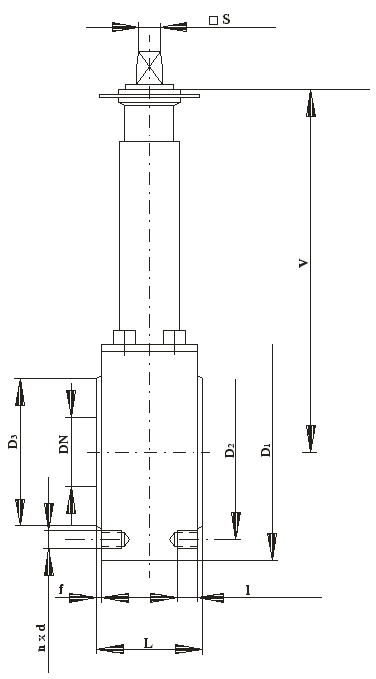

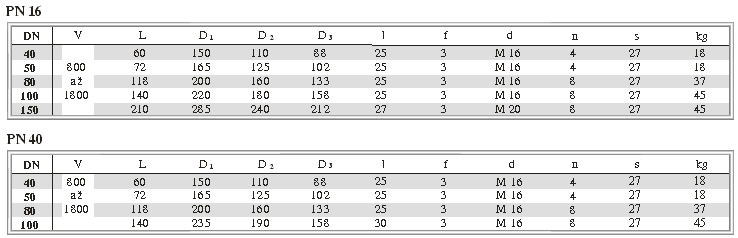

Stavební délky jsou uvedeny v tabulce.
Připojovací rozměry přírub dle ČSN 13 1060, DIN 2501. Těsnící plochy přírub podle ČSN 13 1061, DIN 2526.

Materiál
Těleso uhlíková ocel (42 2643.1)
Koule, čep korozivzdorná ocel (13 Cr)
Sedlo, ucpávka teflon (PTFE)
Těsnění v tělese "O" kroužek (pryž)
Zemní souprava uhlíková ocel
(popř. chránička z PE)

Zkoušení
Kohout je zkoušen podle ČSN 13 3060, část 2 (DIN 3230).

Montáž
Kohout je nutno montovat do vodorovného potrubí se zemní soupravou kolmo nahoře.

Ovládání
Kohout je ovládán účelovým klíčem prostřednictvím zemní soupravy.
