Kulový kohout přírubový - Vexve typy 103, 113 PN 16, 40


Použití

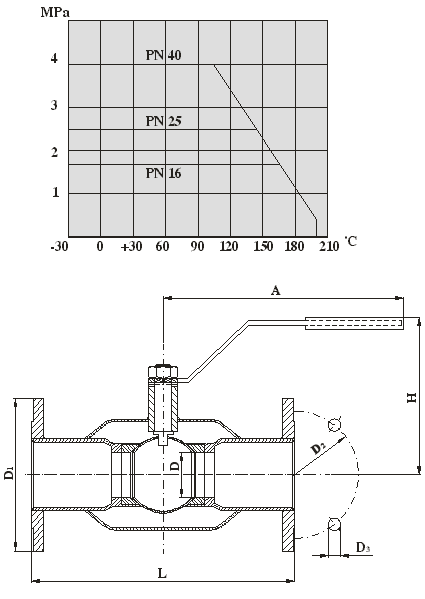

Kulový kohout je uzavírací orgán pro vodu, vzduch, oleje, ropu a plyny pro pracovní tlaky a teploty dle grafu na vedlejším obrázku.
Kulový kohout není pro regulaci.
Typ 113 je určen pro plyn.

Technický popis
Kohout je obousměrná armatura, uzavíracím orgánem je plovoucí koule těsněná sedly se zúženým průtokem. Kulové kohouty DN 15 až 250 se mohou dodávat také s plným průtokem. těleso je celosvařované. Ovládací čep je těsněný kroužkem z PTFE a "O" kroužkem FPM.

Připojení

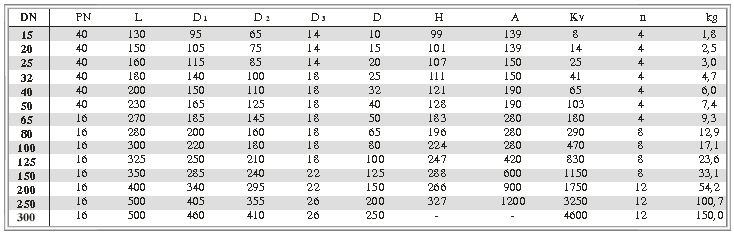

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso uhlíková ocel (St 358)
Koule nerezová ocel W 4301
Čep nerezová ocel W 4305
Sedlo PTFE plněný uhlíkem
Jiné materiálové provedení možno dohodnout s dodavatelem.

Montáž
Kulový kohout je možné montovat do libovolné polohy.

Ovládání
Kulový kohout je možno ovládat ruční pákou.
