Sací koš ventilový - M 51 010-610 PN 10
 |

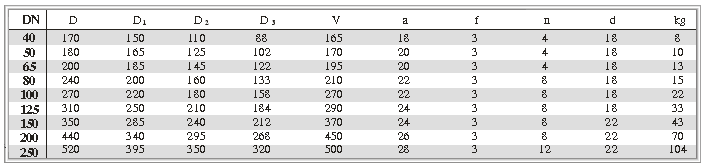

Použití Koncová armatura do svislého sacího potrubí k čerpání čistých, případně i kalných neagresivních kapalin bez tvrdých mechanických částic s provozní teplotou do 70°C. Zabraňuje nežádoucímu úniku sloupce kapaliny ze sacího potrubí při zastavení čerpadla. Technický popis Koš tvoří těleso, ventil, sedlová deska a síto. Plocha děr v sítu je 2,5 násobkem plochy příslušné jmenovité světlosti potrubí. Zdvih ventilu omezují žebra v tělese. Připojení Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061. Základní stavební a připojovací rozměry jsou uvedeny v tabulce. Materiál Těleso, ventil šedá litina (42 2420) Sedlová deska šedá litina (42 2420) Sedlo v sedlové desce mosaz Sedlo ventilu pryž Síto(děrovanýplech) uhlíková ocel (tř.11) Zkoušení Sací koš je zkoušen dle ČSN 13 3060, část 2. Montáž Sací koš se zásadně montuje do svislé polohy. e dilatace potrubí kompenzovaly v přípustném rozmezí zdvihu kompenzátoru. Ovládání Šoupátko je možno ovládat ručním kolem, řetězovým kolem nebo ze stojanu. Poznámka
|
