Stojan s ručním kolem pro kanálová šoupátka S 60 002-601

Použití
Mechanismy jsou určeny pro ruční ovládání kanálových šoupátek. Pro kanálová šoupátka do DN 600 je stojan s ovládáním přímým ručním kolem.

Technický popis
Stojany jsou opatřeny závitovým pouzdrem, které je uchyceno víkem k tělesu stojanu. Na závitovém pouzdře je nasazeno ruční kolo k ovládání kanálového šoupátka. Stojan je uchycen čtyřmi šrouby do podlahy.

Připojení
Stavební délky dle ČSN EN 558.

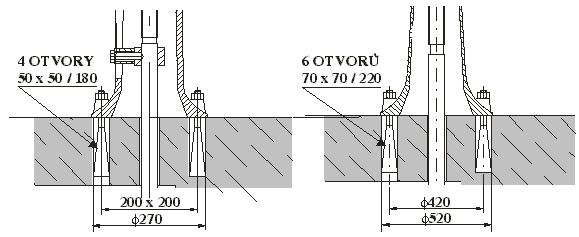

Základní stavební a připojovací rozměry jsou uvedeny v tabulce a detailech.

Materiál
Stojan, ruční kolo, nástavec vřetena
- 42 2420, GG-25 Vřeteno - 11 523

Montáž
Stojan pro ovládání kanálových šoupátek se musí před zabetonováním usadit na základ tak, aby se deska šoupátka, příp. prodlužovací trubka při pohybu nepříčily.

Poznámka:
Hmin - minimální hloubka, při které se kanálové šoupátko může ještě úplně otevřít. Hmotnost platí pro Hmin.
Hmotnosti jsou pouze informativní a rozumí se pro provedení Hmin včetně kanálového šoupátka.

X - možnost umístění vodícího ložiska,
1 ks /2,5 m

Kulový kohout je možno ovládat jednoramennou pákou, u DN 125 a DN 150 dvojramennou pákou nebo jednootáčkovým servomotorem.
