Šoupátko třmenové - S 14 111-506 PN 6


Ovládání
Šoupátko je možno ovládat ručním kolem, řetězovým kolem
nebo ze stojanu.



Použití
Uzavírací orgán pro vodu, neagresivní kapaliny a plyny, páru a plyny o teplotě do 400°C.
Možnost použití pro jiná média nutno projednat s dodavatelem.

Šoupátko není vhodné k regulaci.

Technický popis
Šoupátko je třmenové se stoupajícím netočivým vřetenem opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je ve třmenu utěsněno ucpávkou.

Připojení

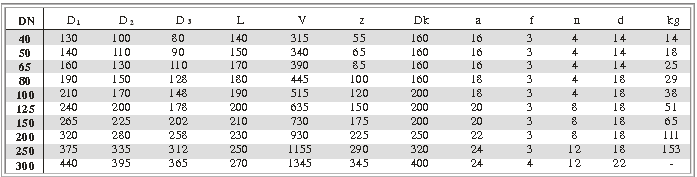

Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061. Stavební délky dle ČSN EN 558, DIN 3202 F4. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso, víko, klín
uhlíková ocel (42 2643.1)
Vřeteno korozivzdorná ocel (tř.17)
Těsnící plochy 13Cr
Těsnění ucpávky bezazbestové grafitové

Zkoušení
Šoupátko je zkoušeno dle DIN 3230.

Poznámka
DN 300 se vyrábí jen v provedení
S 14 111-606.

Montáž
Šoupátko je možno montovat do vodorovného i svislého potrubí.
