Šoupátko víkové - S 15 111-516 PN 16


Použití
Uzavírací orgán pro vodu, páru, plyny, neagresivní kapaliny o teplotě do 400°C. Šoupátka DN 200 až DN 300 jsou opatřena obtokem.

Šoupátko není vhodné k regulaci.

Technický popis
Šoupátko je víkové s točivým nestoupajícím vřetenem opatřeným funkčním závitem, který je uvnitř šoupátkové komory. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je ve víku utěsněno ucpávkou.

Připojení

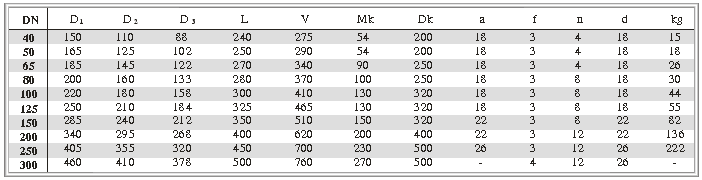

Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061. Stavební délky dle ČSN EN 558, DIN 3202 F5. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso, víko, klín uhl. ocel (42 2643.1)
Vřeteno korozivzdorná ocel (tř.17)
Těsnící plochy 13Cr
Těsnění ucpávky bezazbestové grafitové

Zkoušení
Šoupátko je zkoušeno dle DIN 3230.

Montáž
Šoupátko je možno montovat do svislého i vodorovného potrubí.

Ovládání
Šoupátko je možno ovládat ručním kolem, řetězovým kolem nebo ze stojanu.

Poznámka
Mk - maximální ovládací moment [MPa]
