Šoupátko víkové s el. servomotorem - S 25 113-606 PN 6


Použití
Uzavírací orgán pro vodu, páru, vzduch, oleje a jiné neagresivní kapaliny a plyny. Šoupátko není vhodné k regulaci. Pro pracovní tlaky a teploty:

Technický popis
Šoupátko je víkové s točivým nestoupajícím vřetenem opatřeným funkčním závitem, který je uvnitř šoupátkové komory. Těleso a klín mají zalisované těsnící kroužky z mosazi. Vřeteno je ve víku utěsněno ucpávkou.

Připojení
Přírubový spoj s rozměry přírub dle ČSN 13 1060 a ČSN 13 1061. Stavební délky dle ČSN EN 558, DIN 3202 F4. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso, víko, klín šedá litina (GG 25)
Vřeteno korozivzdorná ocel (13 Cr)
Těsnící plochy mosaz
Těsnění ucpávky bezazbestové vláknité

Zkoušení
Šoupátko je zkoušeno podle ČSN 13 3060, část 2 (DIN 3230).

Montáž
Šoupátko lze montovat do svislého i vodorovného potrubí. U šoupátka ovládaného servomotorem by měla být osa elektromotoru vodorovná. Není-li tomu tak, je nutno zvětšit náplň oleje. Při zabudování šoupátka do vodorovné polohy je třeba servomotor podepřít.

Ovládání
Šoupátko je možno ovládat servomotorem nebo ručně.

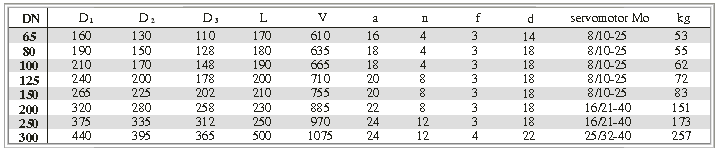

V tabulce jsou uvedeny rozměry pro DN 65 až 150 dle DIN, rozměry pro DN 200 až 300 jsou dle ČSN.
