Stavítko ruční - S 54 000-601 PN 0,4
|

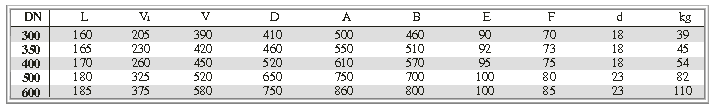

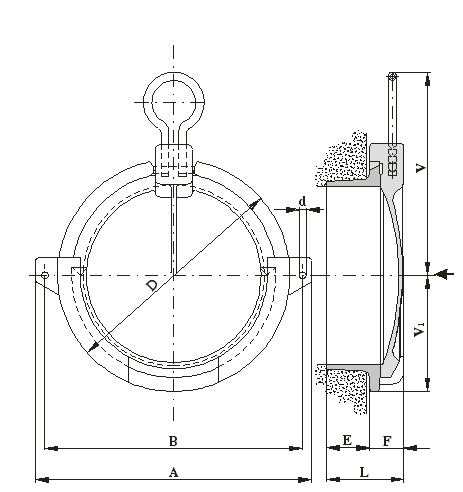

Použití Jednosměrný uzavírací orgán kanálových výpustí kruhového průřezu pro čistou i mírně znečištěnou odpadní vodu pro nejvyšší pracovní přetlak 0,04 MPa. Technický popis Skládá se z litinového rámu, který se zabetonovává a upevňuje dvěma kotevními šrouby. V rámu je vedena uzavírací litinová deska, která je přitlačována k rámu tlakem protékající tekutiny. Těsnící plochy jsou ze základního materiálu. Připojení Základní stavební a připojovací rozměry jsou uvedeny v tabulce. Materiál Rám, uzavírací deska šedá litina (42 2420) Kotevní šrouby uhlíková ocel (tř. 11) Zkoušení Provádí se pouze funkční zkouška. Montáž Stavítko je možno montovat jen do vodorovných výpustí s ovládáním nahoře a to tak, aby jednostranný tlak působil ve směru šipky. Před zabetonováním je nutno rám usadit do svislé polohy, aby se deska nepříčila. Úkosové plochy musí být nakonzervovány. Po řádném usazení se rám i kotevní desky (šrouby) zabetonují. Ovládání Uzavírací deska se ovládá rukojetí.
|
|
|
