Montáž
Ventil je možno montovat do vodorovného i svislého potrubí s ohledem
na směr proudění.
Ovládání
Ventil je možno ovládat ručním kolem, řetězovým kolem nebo ze stojanu.
|
Použití
Uzavírací orgán pro vodu, neagresivní nebezbečné kapaliny a plyny pro pracovní tlaky a teploty:
Ventil není vhodný k regulaci.
Technický popis
Ventil je třmenový. V tělese je navařena těsnící plocha, na kterou dosedá uzavírací kuželka. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky pro DN 15 až 100 je pod kuželku, u DN 125 až 200 je nad kuželku s vnitřním obtokem, který slouží pro potřebné snížení rozdílu tlaku před a za uzávěrem (tlakového spádu).
Připojení
Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061.
Stavební délky dle ČSN EN 558.

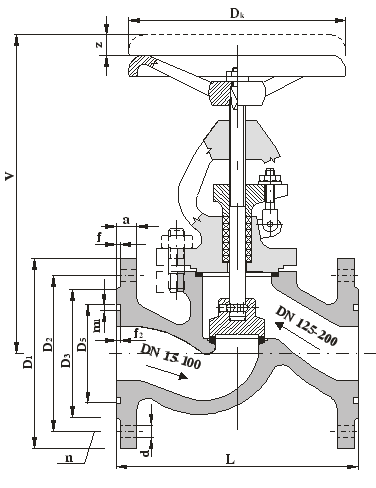

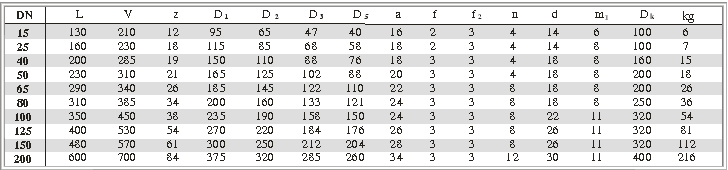

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso,třmen uhlíková ocel
Kuželka do DN 100 korozivzdorná ocel
Kuželka od DN 125 uhlíková ocel
s návarem (13Cr)
Vřeteno korozivzdorná ocel
Těsnění ucpávky bezazbestové grafitové
Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2. |
