Ventil uzavírací kombinovaný - V 45 181-3250(4160) PN 250(160)


Použití
Slouží jako uzavírací armatura pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny pro pracovní tlaky a teploty:

Technický popis
Ventil je nástavcového provedení. Ventily se vyrábí jako kombinované, tzn. že na vstupní straně jsou opatřeny přírubou, na výstupu přivařovacím koncem. Směr proudění pracovní látky je pod kuželku.

Připojení

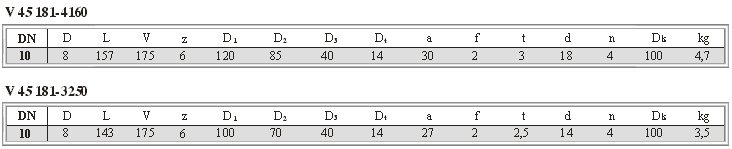

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso uhlíková( 11 416) nebo slitinová ocel(19 123)
Nástavec slitinová ocel na odlitky
Vřeteno nerezová ocel
Kuželka nerezová ocel + návar
Sedlo nerezová ocel + návar
Těsnění vřetene PD 005/1

Montáž
Ventil je možno montovat do vodorovného i svislého potrubí.

Ovládání
Ventil se ovládá ručním kolem.v
