Ventil zpětný nárožní - Z 15 217-616 PN 16




Použití
Samočinný uzavírací orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu, vodní páru, na zvláštní požadavek i pro neagresivní kapaliny a plyny pro tyto pracovní tlaky a teploty:

Vyžaduje-li se těsnost, je nutné kromě zpětného ventilu zařadit do potrubí i armaturu uzavírací.

Technický popis
Ventil je víkový. V tělese je zaválcováno sedlo, na které dosedá kuželka, která je volně vedena ve víku. Směr proudění pracovní látky je pod kuželku.

Připojení
Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061.
Stavební délky dle ČSN EN 558.

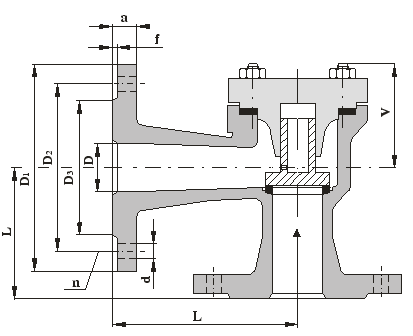

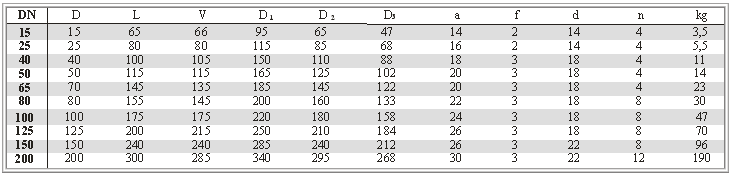

Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso,víko šedá litina (42 2420)
Kuželka do DN 32 korozivzdorná ocel (tř.17)
Kuželka od DN 40
uhlíková ocel s návarem (13Cr)
Sedlo korozivzdorná ocel (tř.17)

Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2.

Montáž
Ventil je nutné montovat pouze do vodorovného potrubí s víkem nahoře.
