Ventil zpětný uzavíratelný - Z 26 111-540 PN 40


Použití
Slouží k zamezení zpětného proudění a rázům pracovní látky. V případě potřeby je možno ventil trvale uzavřít. Je určen pro vodu, vodní páru, pro neagresivní kapaliny a plyny pro pracovní tlaky a teploty:

Směr proudění je pod kuželku.

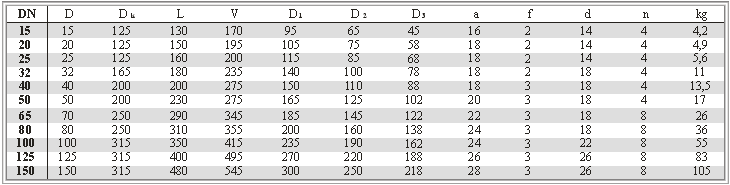

Připojovací a stavební rozměry
Stavební délky podle DIN 3202.
Rozměry vstupní a výstupní příruby tělesa s těsnící lištou tvaru ,,C'' nebo ,,D'' odpovídající normám DIN 2501 a DIN 2545.

Materiál
Těleso, třmen ocelolitina (42 2643)
Ucpávkové víko temperovaná litina
Kuželka do DN50 nerezová ocel
Kuželka od DN 65 uhlíková ocel
Sedlo nerezová ocel
Vřeteno nerezová ocel
Těsnění bezazbestové

Montáž
Ventil je možné montovat pouze do vodorovného potrubí.

Ovládání
Ventil je možno uzavírat ručním kolečkem. Vytočením vřetene do horní polohy pracuje samočinně tlakem pracovní látky na kuželku, která uzavřením zabraňuje zpětnému proudění média.
